M*F系列脉冲电容器
M*F系列脉冲为油漫箔式电容器，采用铝箔作为极板，电容膜、纸作为介质，经真空处理浸渍高性能绝缘油，具有低电感、低电阻、可承受高峰值电流和高反峰电压的特点。

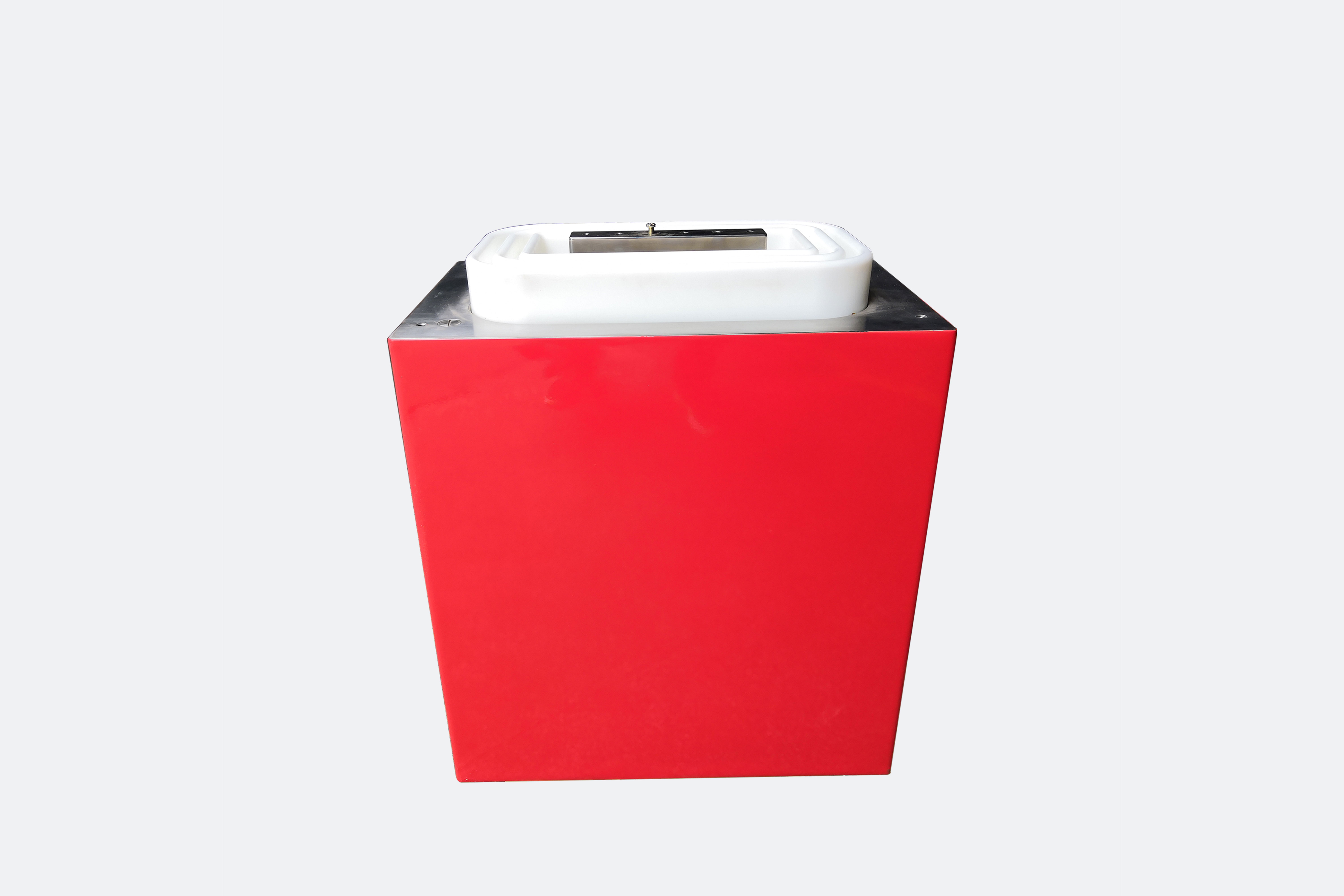

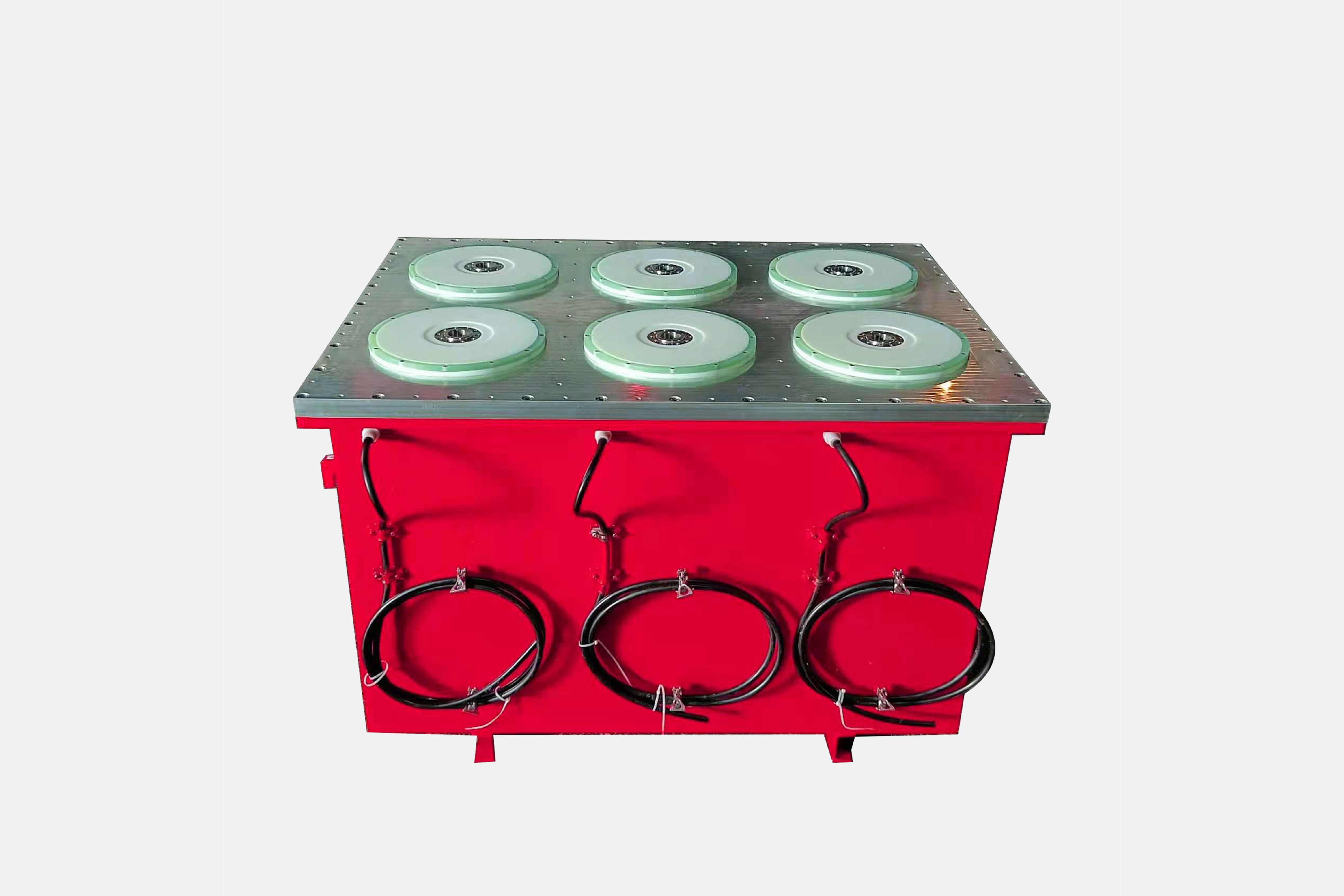

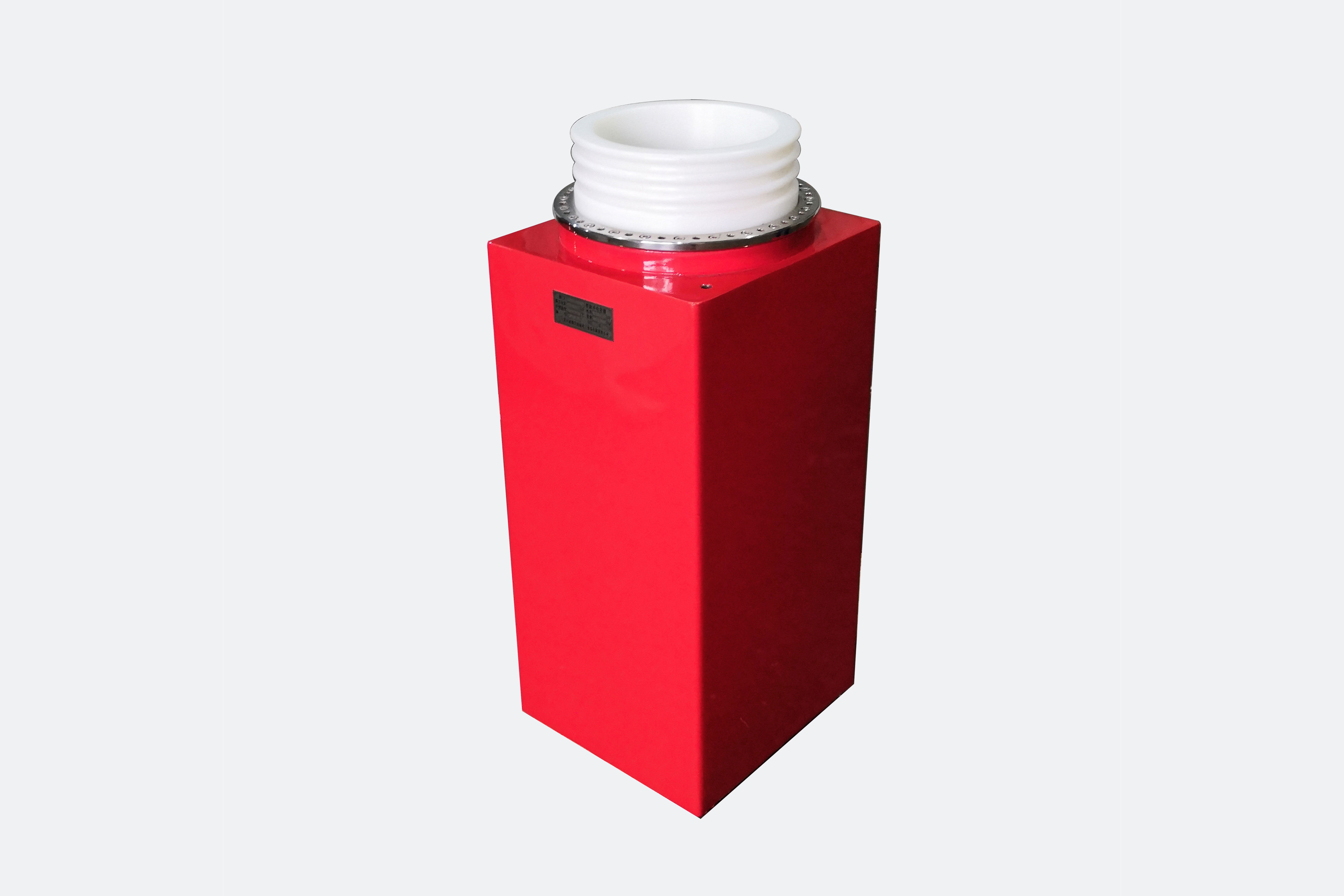

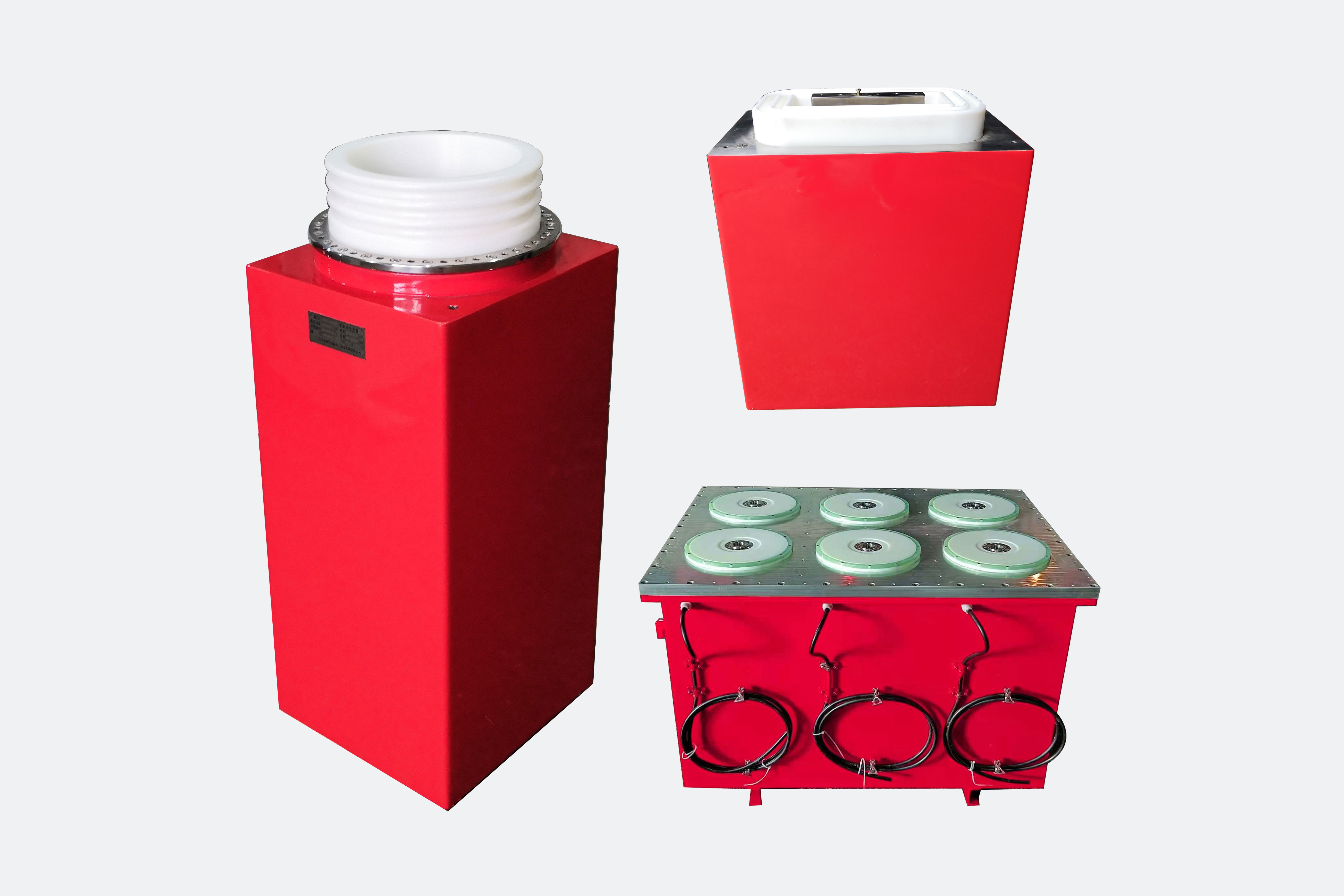

电容器外部结构可设计成金属外壳，绝缘塑料外壳，环氧玻璃简圆柱型外壳。
符合标准: JB/T8168- 2023 (脉冲电容器及直流电容器) ;
(1)金属外壳脉冲电容器型号
型号 | 额定电压 kV |
额定电容 μF
| 峰值电流 kA | 电感 nH | 主要应用场合 |
| MCF10-200 | 10
| 200 | 100 | / | 冲击电流装置 |
| MCF20-100 | 20 | 100 | 100 | / | 冲击电流装置 |
| MWF30-12 | 30 | 12 | / | / | 方波电流装置 |
| MCF32-36 | 32
| 36 | 250 | ≤30 | 脉冲功率装置 |
| MWF35-2 | 35 | 2 | / | / | 电缆故障检测 |
| MWF40-10 | 40 | 10 | / | / | 方波电流装置 |
| MCF42-50 | 42 | 50 | 250 | ≤35 | 脉冲功率装置 |
| MCF50-4×2 | 50 | 4×2 | / | / | 冲击电压装置 |
| MCF50-40 | 50
| 40 | 300 | ≤35 | 脉冲功率装置 |
| MCF60-20 | 60 | 20 | 250 | ≤40 | 脉冲功率装置 |
| MCF70-5 | 70 | 5 | 200 | ≤40 | 脉冲功率装置 |
| MWF75-2 | 75 | 2 | / | / | 冲击电压装置 |
| MWF75-4 | 75 | 4 | 50 | ≤100 | 冲击电流装置 |
| MCF75-8 | 75 | 8 | 50 | ≤100 | 冲击电流装置 |
| MAF80-5 | 80 | 5 | 50 | / | 振荡回路 |
| MCF80-4×2 | 80 | 4×2 | 100 | ≤120 | 冲击电流装置 |
| MCF90-5 | 90 | 5 | 50 | ≤100 | 冲击电流装置 |
| MWF100-1 | 100 | 1 | / | / | 冲击电压装置 |
| MWF100-2 | 100 | 2 | 50 | / | 冲击电压装置 |
| MWF100-3 | 100
| 3 | 50 | / | 冲击电压装置 |
| MCF100-2 | 100 | 2 | 50 | ≤150 | 冲击电流装置 |
| MCF100-3 | 100 | 3 | 50 | ≤150 | 冲击电流装置 |
| MAF100-3 | 100 | 3 | 50 | / | 振荡回路 |
| MWF100-4 | 100 | 4 | 50 | / | 冲击电压装置 |
| MCF100-6 | 100 | 6 | 80 | ≤150 | 冲击电流装置 |
| MCF120-2 | 120 | 2 | 50 | ≤200 | 冲击电流装置 |
| MWF150-2 | 150 | 2 | 50 | / | 冲击电压装置 |
| MCF150-3 | 150 | 3 | 50 | / | 冲击电压装置 |
| MCF160-2 | 160 | 2 | 50 | ≤200 | 冲击电流装置 |
| MCF200-1 | 200 | 1 | 50 | / | 冲击电压装置 |
